技術簡介
1 信號范圍
電壓：1～560V（相電壓）
電流：10mA ～120A
頻率：40~70Hz
輸入脈沖：max. 2MHz（TTL）
輸出頻率：使用自動常數，在額定量程時，輸出脈沖頻率 Fout : 60KHz
2 準確度
1）. 電壓測量（RMS）：準確度：0.05級（Rd%）。
量程：30V、60V、120V、240V、480V五檔，可自動、 手動換檔。
2）. 電流測量（RMS）：準確度：0.05級（Rd%）。
量程：0.2A、1A、5A、20A、100A五檔，可自動、手動 換檔。
3）. 有功功率、有功電能測量準確度：0.05級（或0.02級）（Rd%）。
4）. 無功功率、無功電能測量準確度：0.1級（Rd%）。
5）. 頻率測量：測量范圍：45～70Hz；
分辨率： 0.0001Hz；
準確度： ± 0.01Hz。
6）. 相位測量：測量范圍：0～359.999º（0～±180º）;
分辨率： 0.001º;
準確度： ±0.05º。
7）．同名端壓降測量：
測量范圍：0～400mV；
分辨率： 0.1mV；
準確度： ±0.05％±1mV。
8）. 磁感應強度測量：
測量范圍：0～0.25mT；
準確度：±10％±0.001mT。
9）. 諧波電壓測量：
2~10次：諧波含量 ≤30% 時；誤差：0.1%
11~21次：諧波含量 ≤30% 時；誤差：0.2%
22~51次：諧波含量 ≤30% 時；誤差：0.5%
10）. 諧波電流測量：2~51次：諧波含量 ≤50% 時；誤差：0.1%
3 輸入阻抗
電壓輸入阻抗：≥750KΩ
電流輸入阻抗：0.001Ω。
4 工作環境
溫度：常溫型：15~30 ºC 溫度系數：0.0005/ ºC ；
預熱時間：30分鐘。
寬溫型：10~43 ºC 溫度系數：0.0002/ ºC ；不需預熱
檢定溫度： 23±1ºC
濕度：45~80%R.H
供電電源：220V±10％ 50Hz±1％
功耗：≤50VA。
5 其它
體積： A型：520 × 300 × 165 mm。
B型：355 × 185 × 145 mm。
重量： A型：12公斤。
B型：7.5公斤。

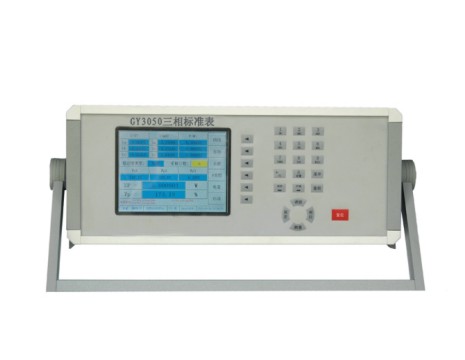

工作原理：GY3050 三相標準表采用模塊化設計，信號采集電路將測量的大電壓、大電流信號轉換為小電壓信號。經處理后送到AD電路，經AD電路變成數字信號后送給DSP處理，經DSP運算處理后送到主控板并顯示處理。
三相標準表具有RS232通訊接口。通過接口與本儀器進行通訊，可對三相標準表進行控制，獲得測量數據 |
