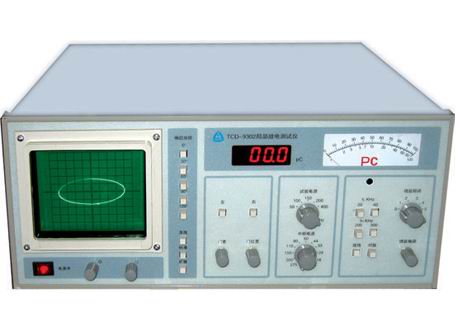

局部放電測試儀是根據IEC270標準，利用脈沖電流法原理研制而成，并采用先進的抗干擾組件和獨特的門顯示電路，抗干擾能力強，并具有四種高頻橢圓掃描，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。

1、可測試品的電容范圍：6ｐF~250ｕF；

2、橢圓掃描時基：

(1)、頻率：50、100、150、200、400Ｈz

(2)、旋轉：以30度為一檔，可旋轉120度

(3)、工作方式：標準－擴展－直線

(4)、高頻時基橢圓的輸入電壓范圍：13~275Ｖ；

3、顯示單元，采用100×80mm矩形示波管，有亮度與聚焦調節旋鈕；

4、具有輔助識別放電脈沖相位的零標志系統；

5、工作電源  220V±10%   工頻；

6、體    積：440×430×180mm；

7、重    量：約15Kg；

儀器整套產品包括：

1、輸入阻抗，1~12號任選，7R號測長電纜用；

2、視在放電量器校準器（JZF－10校正電量發生器，局放儀校正脈沖發生器）任選；

3、LB系列工頻、中頻濾波器；

4、SBP系列三倍頻感應試驗設備；

5、無局放電阻分壓器：50KV、100KV、150KV、200KV任選；

6、無局放耦合電容系列；

7、YDTW無局放試驗變壓器系列；

8、工頻試驗控制臺。

注：以上產品可由客戶自選配套
