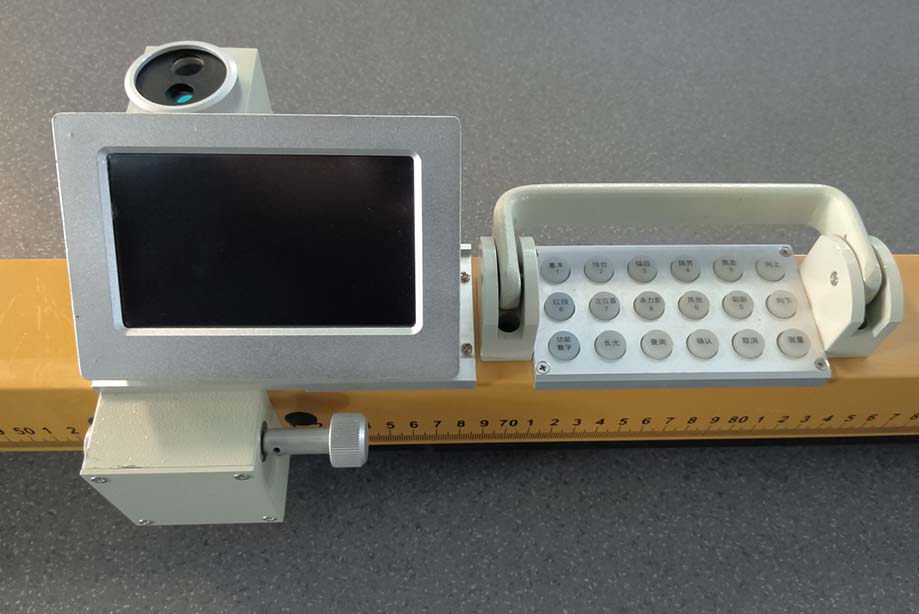

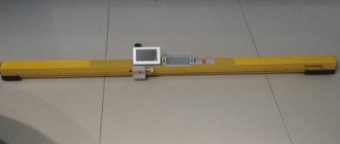

接觸網激光測量?jī)x是電氣化鐵路接觸網幾何參數測量的儀器。接觸網檢測儀系采用紅光半導體激光器和相位脈沖技術，可對接觸網的導高、拉出值、定位器坡度、錨段關節、線岔、超高、軌距和紅線等參數進行快速測量。

一、激光接觸網檢測儀概述

測量接觸網幾何參數的儀器，其性能指標全面滿足TB/T3227-2010的各項要求。儀器采用紅光半導體激光器和相位脈沖技術，對接觸網的導高、拉出值、支柱側面限界、超高、軌距等30余個參數進行準確測量，使用方便，安全可靠，測量速度快，顯示直觀，準確度高。

二、激光接觸網檢測儀特點

*應用工業級TFT液晶面板，構成全新的雙線視頻瞄準系統，實現快速瞄準，大幅度縮減測量時間；

*具有現場數據處理功能，并可實現數據實時傳輸，部門間即時通訊；

*采用高分辨率觸摸屏，較按鍵式操作更為方便，正常日照情況下也可清晰顯示；

*高容量可充電電池，充足電后可發射測量激光10000次，連續工作10小時以上；

*激光發射功率符合國家安全標準，對人體器官無傷害；

*儀器加裝反光標識，方便夜間作業；

*工作溫度：-20℃～50℃。

 三、激光接觸網檢測儀技術指標

1、導高：范圍3000～15000mm，精度±3mm；
2、拉出值：范圍±3000mm，精度±4mm；

3、線岔中心：精度±3mm；
4、500mm處高差：精度±4mm；
5、軌距：范圍1410mm～1470mm，精度±0.5mm；
6、水平(超高)：范圍±200mm，精度±0.5mm；
7、紅線：精度±4mm；
8、側面限界：精度±4mm；
9、承力索與接觸線高差：精度±4mm；

10、跨鐵道輸電線與接觸線的距離:精度±4mm；

11、錨段關節：精度士4mm

12、定位器坡度：1:n(n精確到0.1)；

13、自由測量:水平精度±4mm,垂直精度:±3mm；

14、跨距測量：范圍35000mm，精度±5mm；
15、導高 1 :范圍: 3000-15000mm 精度:±3mm；

16、拉出值1 :范圍:±3000mm，精度:±4mm；

17、導高: 2 :范圍: 3000-15000mm 精度:±3mm；

18、拉出值2 :范圍:±3000mm，精度:±4mm；

19、高差:精度 :±4mm；

20、導高 1 :范圍: 3000-15000mm 精度:±3mm；

21、拉出值1 :范圍:±3000mm，精度:±4mm；

22、定位器坡度：1:1(n精確到0.1)；

23、導高: 2 :范圍: 3000-15000mm 精度::±3mm；

24、拉出值2 :范圍:±3000mm，精度:±4mm；

25、定位器坡度:2:1(n精確到0.1)；

26、導高 1 :范圍: 3000-15000mm 精度:±3mm；

27、拉出值1 :范圍:±3000mm，精度:±4mm；

28、導高: 2 :范圍: 3000-15000mm 精度::±3mm；

29、拉出值2 :范圍:±3000mm，精度:±4mm；

30、高差:精度 :±4mm。

 接觸網測量?jī)x、幾何參數測量?jī)x
