1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

2 可自動檢驗交流采樣裝置和電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

3 電源部分可生成具有2∽31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

4 功放的工作頻帶為40HZ ∽1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

5 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。

6 設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳。

7 電能表自動校驗。

1  交流電壓量程　　50V，100V，200V，400V，800V  　  ****輸出容量　20VA；

2  交流電流量程　　0.5A，1A ，2.5A，5A，10A，20A　　****輸出容量　20VA；

3  交流電壓、電流調節范圍 0∽120% FS（800V量程除外）， 調節細度 5×10－5；

4  工頻交流電壓、電流、有功功率準確度    0.05% FS；

5  無功功率準確度    0.1% FS

6  電流對同名相電壓的相位準確度　　0.050；

7  頻　率　　調節范圍 45∽65HZ，   調節細度 0.001HZ，調定值準確度 5×10－5；

8  相　位　　調節范圍0∽359.990，  調節細度 0.010；

9  交流電壓、電流輸出波形失真度　　  ≤0.3%；

10 交流電壓、電流及功率輸出穩定度　  ≤0.01% FS /60s；

11 諧波2∽31次，幅度0∽20%，各次諧波相位細度0.010·N（N為諧波次數）；

12 直流電壓量程　75、150、300、500V，1000V，　　 ****輸出容量20W；

13 直流電流量程　0.5、1、2.5、5、10、20A ，      ****輸出容量20W；

14 直流電壓、電流調節范圍0∽120% FS（1000V量程除外），調節細度5×10－5；

15 直流電壓、電流輸出穩定度　    ≤0.01% FS /60s（峰－峰值）；

16 直流電壓調定值準確度　　　　　　     　0.05% FS；

17 直流電流調定值準確度　　　　　       　0.1% FS；

18 直流75mV輸出（負載≥5Ω）準確度       0.1% FS；

19 直流測量準確度（用于變送器輸出測量）    0.01% FS（電壓0∽±24V，電流0∽±24mA）；

20 電能表測量綜合誤差           0.05% （脈沖輸出：三相額定值=6Hz）；

21 工作電源　 單相220V±10%，　50HZ±5%；

22 使用環境　 溫度200C±100C，　相對濕度≤85%RH；

23 體積重量　　約460×430×185mm3，　24kg（含豪華型機箱）。

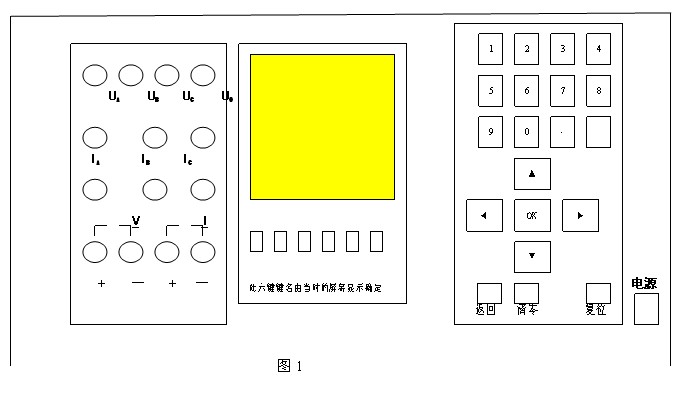

　面板布置見圖1，背板布置見圖

　　操作說明
　　注意事項：
　　*  進行電表檢定前，通電預熱至少20分鐘。關機后至少30秒再開機。
　　*  電壓輸出不要短路，電流輸出不要開路。
　　*  要改變電壓或電流檔位，先降電壓或電流為零。
　　*  校驗75mV表需專用測試線。
　　*  如遇裝置工作時發出持續蜂鳴聲，或幅值升不起來，須關機檢查。

面板和背板

RTM交流采樣變送器校驗儀
