B1 QJ-25、50、80型氣體繼電器
   氣體繼電器是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部短線及絕緣劣化和油面下降等均能靈敏動作。
  QJ-25、50、80型及QJ4-25G型氣體繼電器均可抽芯進行結構檢查及動作流速調整。
B1.1 QJ-80型繼電器結構

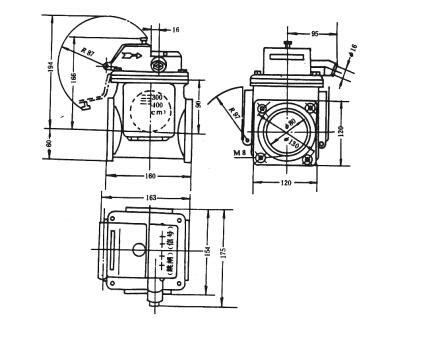

   由于QJ-25、50、80型繼電器結構基本相同，因此現以QJ1-80為例進行介紹，其芯子結構如圖B1所示，外形如圖B2所示。
體繼電器安裝在變壓器到儲油柜的鏈接管路上。繼電器芯子上部由開口杯4、重錘3、磁鐵5、和干簧觸點6構成動作于信號的容積裝置，其下部有擋板8、于彈簧聯接的調節桿10、磁鐵7和干簧觸點11構成動作于跳閘的流速裝置。
   變壓器正常運行時，繼電器內一般是充滿變壓器油。如果變壓器內部發生輕微故障，則因油分解而產生的氣體聚集在上部氣室內，迫使其油面下降，開口杯4隨之下降到某一限定位置，其上的磁鐵5使干簧觸點6吸合并動作于信號；若變壓器因漏油而使油面繼續降低，同樣動作于信號。如果變壓器內部發生嚴重故障，油箱內壓力瞬時升高，將會出現油的涌浪，則在連接管路中產生油流，沖擊擋板8，當擋板旋轉到某一限定位置時，其上的磁鐵7使干簧觸點11吸合并動作于跳閘，切斷與變壓器連接的所有電源，從而起到保護變壓器的作用。
B1.2 繼電器主要技術性能
B1.2.1 繼電器及連接管徑
   QJ-25型繼電器的連接管道經為φ25mm，    QJ-50型為φ50mm，QJ-80型為φ80mm。
B1.2.2 流速整定范圍
   QJ-25型繼電器的流速整定范圍為0.1m/s，QJ-型為0.6~1.2m/s，QJ-80型為0.7~1.5m/s。
B1.2.3 氣體容積整定范圍
   QJ-50、80型繼電器的氣體容積整定范圍為250~300ml。
B1.2.4 密封性能試驗
   繼電器內充滿變壓器油，在常溫下加壓至0.15MPa，持續20min后應無滲漏。
B1.2.5 工作溫度
   工作溫度為—30~+95℃。
B1.2.6 觸點斷開容量（開閉1000次）
  交流：電壓220V，電流0.3A。
  直流：電壓220V，電流0.3A（有感負荷時間常數S≯5×10ˉ3s）
B1.2.7 介質強度試驗
  端子對地，端子間施工頻電壓2000V，持續1min應無擊穿閃絡。
B1.2.8 抗振能力
   當振動頻率（正弦波）4～20Hz，加速度4g時（g為重力加速度），繼電器不應動作。


B1.2.9 外形尺寸
   QJ4-25G型繼電器（長×寬 ×高）為200mm ×120mm ×154mm；QJ-50型、QJ1-80型為160mm ×160mm× 220mm ；QJ2-80型為185mm ×160mm ×235mm。
B1.2.10 質量
   QJ-25型繼電器約4.5kg，QJ-50型、QJ1-80型約10kg，QJ2-80型約11kg。
B2  主要零部件
B2.1  擋板
B2.1.1 有效面積
  QJ-50、80型擋板用1mm黃銅板制作，其有效面積（寬×高）為50mm×50mm；QJ4-25G型擋板用1mm黃銅板制作，其有效面積為30mm×40mm。
B2.1.2測量孔
  QJ-25、50、80型擋板縱中心線上有一個測量孔，供流速測量尺進行測試用，測量孔距擋板底邊尺寸為20±0.5mm。其中QJ4-25G型的測量孔直徑為φ3mm，QJ-50、80型為φ4mm。
B2.2 磁鐵
  選用H30～H35型磁鐵，外形尺寸（長×寬×高）為10mm×10mm×8mm。其主要技術性能為剩磁感應強度Br＝0.35～0.38T，表面磁通密度0.12～0.14T。
B2.3 彈簧
B2.3.1 QJ4-25G型選用φ0.6mmI級碳素彈簧鋼絲制作，展開長度為470mm，右螺旋，工作圈數為16.5，圈經φ9mm，彈簧長度19.9±1.5mm。當拉伸26.4mm時張力為0.84±0.01kg，拉伸32.6mm張力為1.66（  ）
B2.3.2QJ-50型選用φ0.7mmI級碳素彈簧鋼絲制作，展開長度為440mm，右螺旋；工作圈數為16.5，圈頸φ9mm，彈簧長度mm。當拉伸3mm時張力為0.1+0.02kg,拉伸25mm時張力為0.68+0.05kg，拉伸39mm時張力為0.8kg。彈簧需經回火熱處理和發蘭表面處理等工藝過程。
B2.3.3  QJ-80型選用φ0.8mm I 級碳素彈簧鋼絲制作，展開長度為450mm，右螺旋，工作圈數為16.5，圈徑φ9mm,彈簧長度mm。當拉伸3mm時張力為0.15+0.05kg，拉伸25mm時張力為1.15+0.10kg，拉伸39mm時張力為1.85~2.00kg。彈簧需經回火熱處理和發蘭表面處理等工藝過程。
B2.4   干簧觸點
B2.4.1  觸點斷開容量（開閉1000次）
       交流：電壓220V，電流0.3A
       直流：電壓220V，電流0.3A(有感負荷時間常數S≯5×10-3s)
B2.4.2  接觸電阻
       在額定容量試驗后，其觸點間的接觸電阻小于0.15Ω。
B2.4.3  密封試驗
       在常溫變壓器油中加壓至0.15MPa,連續24小時后，玻璃管內無油痕。
B2.4.4  絕緣強度試驗
       觸點間施加工頻電壓2000V，連續1min后，應無放電現象。亦可用2500V兆歐表測量絕緣電阻，阻值應大于300MΩ。
B2.4.5  動作磁通密度
       表面磁通密度為0.12T的H30~H35型永久磁鐵，距干簧觸點管壁為2.5~4.0mm時，觸點應能吸合。
B2.4.6  共振現象
       在40~60Hz及其雙倍頻率時，觸點不能出現共振現象。
B3     改進型氣體繼電器
       QJ-50G、QJ-80G、QJ4-25G型繼電器為防水、防滲漏性能好的改進型氣體繼電器。
B3.1   流速整定值
       QJ-50G型繼電器的流速整定值為0.8m/s，QJ-80G型為1.0m/s，QJ4-25G型為1.0m/s
B3.2   接線端子
       QJ-50G、80G型繼電器的接線端子有5個，其中作用于跳閘回路的接線端子有3個，這5個接線端子的接法如下：
a、正、T兩個接線端子引出的是兩個干簧觸點內部串聯的接法；
b、（正）（T1）（T2）三個接線端子引出的是由兩個干簧觸點各起動一塊中間繼電器，并通過這兩塊中間繼電器的觸點串聯的接法。
