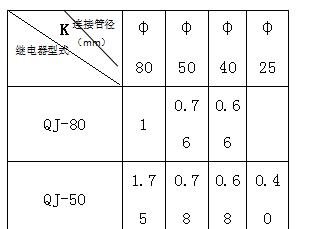

表A3
分別直接測試對應(yīng)相同連接管徑的QJ-25.QJ-50.QJ-80型氣體繼電器的動作流速，不須換算管徑修正系數(shù)。A2.2 RLC-2.3.4型校驗裝置中的流速測量尺只能直接測試連接管徑為Φ80mm的QJ-80型氣體繼電器，對不同連接管徑和繼電器型式的校正系數(shù)K可從表A3得出：流速測量尺測試流速=整定流速值XK，例：容量為1000KVA的變壓器，連接管徑為φ40mm，使用QJ-50型繼電器，確定流速整定值為0.9m/s,從表A3中得出：流速測量尺測試流速=0.9×0.68=0.61（m/s）
