絕緣油顆粒度測試儀電路結構

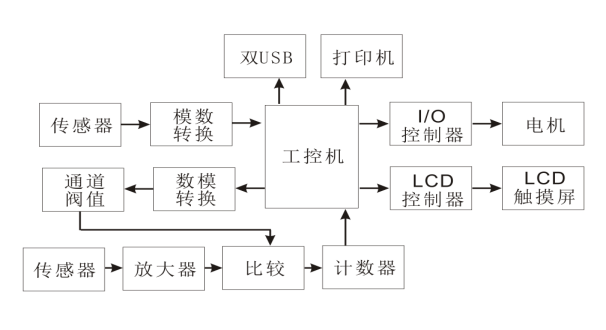

                                                                     單片機控制系統簡圖
    單片機控制系統如圖2所示，檢測開始時，工控機首先通過模/數轉換器檢測光阻式傳感器的狀態是否正常，然后通過I/O口控制器控制電機運轉，使取樣系統正常工作。計數時，傳感器輸入信號經放大到合適幅度，與數/模轉換器輸出的通道閾值電壓進行比較，產生數字脈沖由計數器進行累加計數，再由MPU讀取數據，由點陣的液晶顯示屏顯示檢測結果。完成檢測后，可由微型打印機打印數據。
